Краткий обзор дренажных систем

Строительство дренажных сооружений продиктовано необходимостью обеспечить безопасную эксплуатацию зданий, расположенных на участках с избыточным уровнем поверхностных и грунтовых вод. Сбор и отвод воды позволяет также организовать приемлемые условия для комфортного роста растений.

Основа большинства систем осушения - специальные трубы (дрены). Через отверстия в стенках осуществляется сбор воды, циркулирующей по грунтовым капиллярам. Далее влага поступает в приемник-колодец, расположенный в наиболее низкой точке территории. Вода направляется самотеком или дренажными насосами для орошения, поступает в водоемы, либо отводится в утилизационные поглотительные колодцы.

Выбор конструкции

Данные геодезического исследования помогают осуществить выбор вида гидротехнического сооружения, дрен, согласно их производительности и типу, определить требуемые характеристики водосборных узлов и места размещения контрольных колодцев.

Классификация

Дренажные системы классифицируются следующим образом:

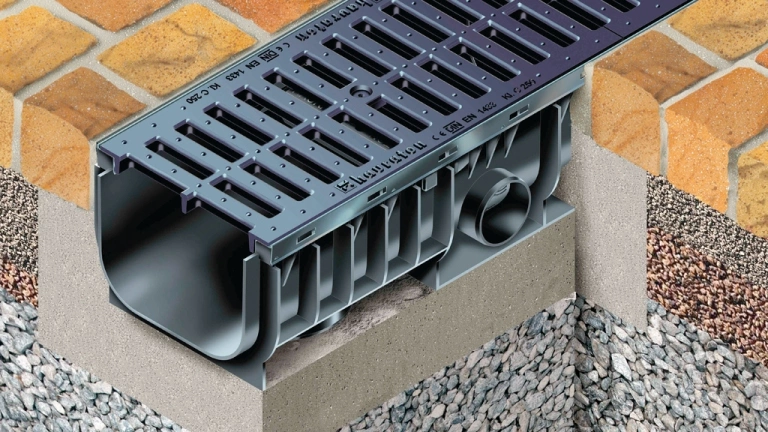

1. Горизонтальная открытая. Относится к поверхностному типу. Представляет собой совокупность лотков и водоприемников. Включает линейный и точечный дренаж.
2. Горизонтальная закрытая. Состав – трубы и дренажные тоннели.
3. Вертикальная. Комплектация - скважины, объединенные коллектором. Откачка воды из коллектора выполняется насосом.
4. Комбинированная. В конструкцию входят дрены и самозаливающиеся скважины.

К горизонтальной закрытой системе относятся следующие типы дренажа:

1. Пристенный. Размещается снаружи постройки. Основа – водоупорный грунт. Выполняется из труб с фильтрующей обсыпкой.
2. Пластовый. Расположения – на водоносных пластах в основании постройки. Защищает от подтоплений и увлажнения капиллярной влагой.
3. Кольцевой. Располагается по контуру построек либо участков земли.

К дополнительным видам относится: лучевой, кротовый и щелевой дренаж. Дорогостоящие варианты дренажа, применяемые в осложненных гидрогеологических условиях, не используются на небольших территориях.
